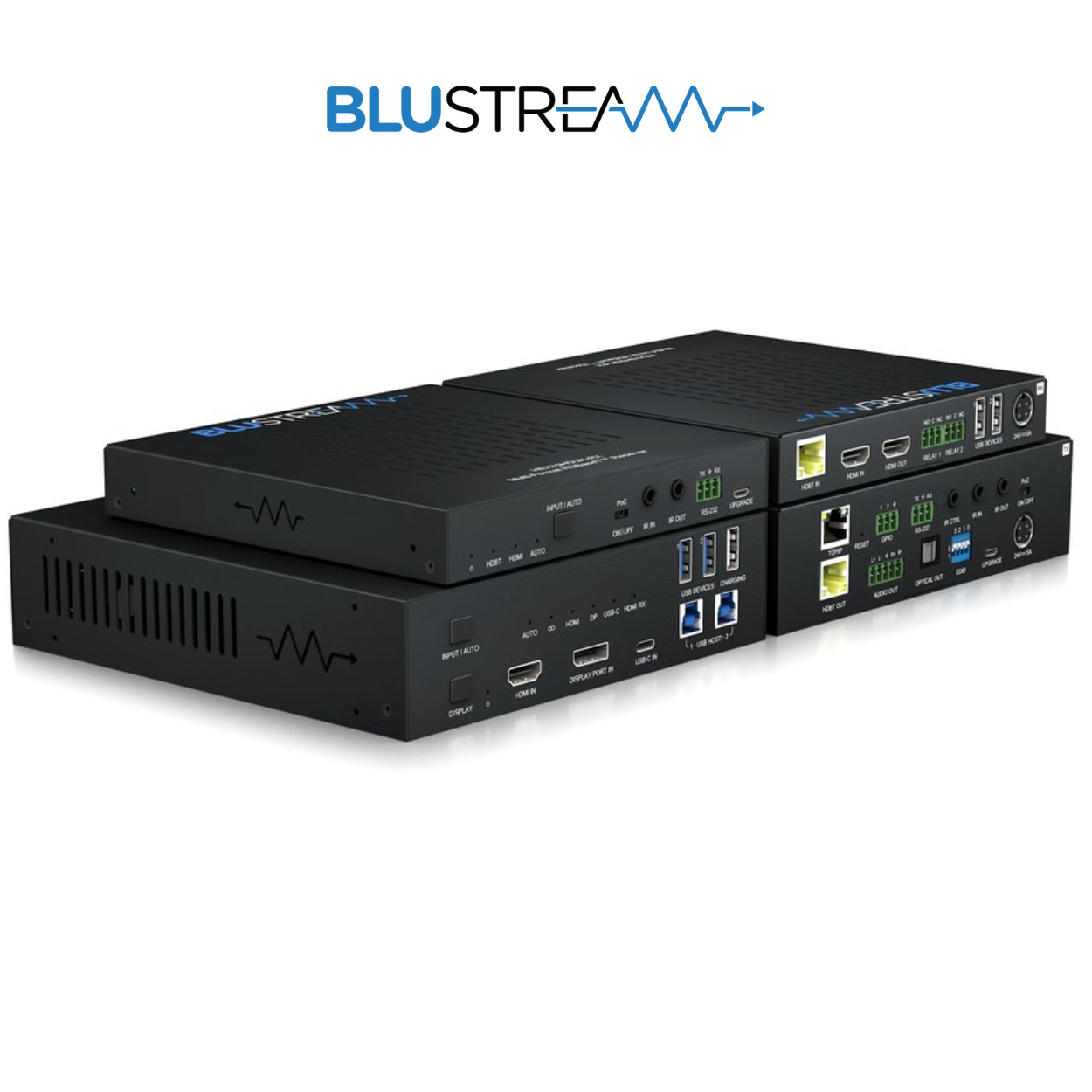

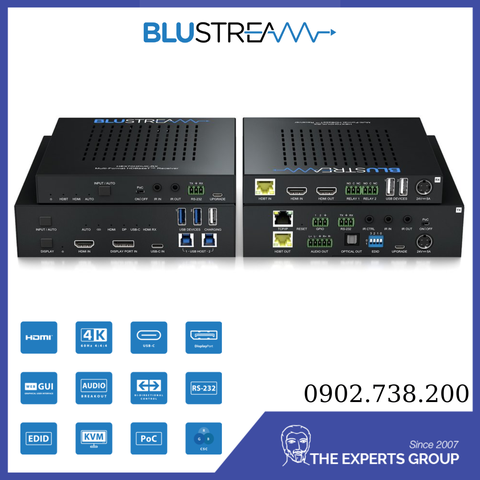

HEX70HDUKKIT / Multi Format HDBaseT™ CSC Extender Set

1) Mô Tả Sản Phẩm

• Bộ mở rộng HEX70HDUK-KIT là giải pháp đa định dạng HDMI2.0 4K 60Hz 4: 4: 4 (18Gbps) HDCP2.2 HDBaseT ™ sử dụng công nghệ CSC để cung cấp HDMI,

USB-C và DisplayPort ™ lên đến độ dài 40m (70m ở 1080p) qua một cáp CAT duy nhất.

• Bộ HEX70HDUK-KIT cung cấp các tính năng nâng cao bao gồm mở rộng USB 2.0, đầu vào HDMI cục bộ trên Bộ thu HDBaseT ™ để bổ sung đầu vào nguồn,

web-GUI để điều khiển và cấu hình, điều khiển hiển thị tự động, ngắt âm thanh và truyền qua IR hai chiều.

• Bộ HEX70HDUK-KIT cũng có tính năng điều khiển thông qua bảng điều khiển phía trước, IR, RS-232 và TCP / IP, PoC (nguồn qua cáp), và advanced EDID

and HDCP management.

2) Đặc Điểm Nổi Bật

• Công nghệ HDBaseT ™ nâng cao cung cấp khả năng phân phối video và âm thanh qua một cáp CAT duy nhất.
• Advanced Colour Space Conversion (CSC) hỗ trợ thông số kỹ thuật HDMI2.0 18Gbps bao gồm cả HDR.
• Features 1 x HDMI, 1 x USB-C and 1 x DisplayPort™ input on the HDBaseT™ Transmitter với lựa chọn nguồn tự động hoặc thủ công.
• Features 1 x local HDMI input on the HDBaseT™ Receiver để kết nối cục bộ nguồn với màn hình.
• Hỗ trợ video 4K 60Hz 4: 4: 4 UHD lên đến 40m.
• Mở rộng HDMI 1080p lên đến khoảng cách 70m qua một cáp CAT.
• Hỗ trợ tất cả các định dạng âm thanh HDMI đã biết bao gồm Dolby Atmos, Dolby TrueHD, Dolby Digital Plus và truyền dẫn DTS-HD Master Audio.
• Hỗ trợ USB Loại C lên đến 4K UHD 60Hz 4: 4: 4 DP1.2 với khả năng sạc 60W *.
• Hỗ trợ DisplayPort ™ lên đến 4K UHD 60Hz 4: 4: 4 DP1.2.
• Có 2 x thiết bị USB-Type A (RX - thiết bị ngoại vi), 2 x thiết bị USB-Type A (TX - thiết bị ngoại vi) và 2 x USB Type-B (TX - nguồn máy chủ cụ thể) hỗ trợ băng

thông truyền dữ liệu kết hợp lên đến 250Mbps.

• Kết nối USB Loại A hỗ trợ sạc thiết bị lên đến 500mA khi có kết nối hoạt động với thiết bị Host.
• Kết nối USB Loại A độc lập để chỉ hỗ trợ sạc các thiết bị lên đến 5V 2A.
• Ngắt âm thanh sang đầu ra âm thanh L / R tương tự và đầu ra kỹ thuật số Quang học (S / PDIF) đồng thời **.
• Truyền qua IR hai chiều.
• Tính năng tự động bật / tắt hiển thị cho phép điều khiển hiển thị tại Bộ thu HDBaseT ™ thông qua CEC hoặc RS-232.
• Mô-đun giao diện web để điều khiển và cấu hình bộ HEX70HDUK-KIT.
• Điều khiển thông qua bảng điều khiển phía trước, IR, RS-232 và TCP / IP.
• Hỗ trợ PoC hai chiều (nguồn qua cáp) để cấp nguồn cho bộ mở rộng nguồn từ đầu phát hoặc đầu thu.
• Advanced EDID ad HDCP management.

* Hỗ trợ video USB-C được giới hạn ở 4K 60HZ 4: 2: 0 khi tính năng sạc được kích hoạt bởi thiết bị nguồn.

** Ngắt âm thanh tương tự chỉ hỗ trợ PCM 2 kênh.

3) Quy Cách Đóng Gói

1 x HEX70HDUK-TX
1 x HEX70HDUK-RX
1 x Bộ Nguồn 24V/5A DC
1 x USB-A to USB-B cable
1 x IRE1 Emitter
1 x IRR Receiver
1 x RS-232 Control Cable
2 x Kệ Đỡ
1 x Hướng Dẫn Sử Dụng

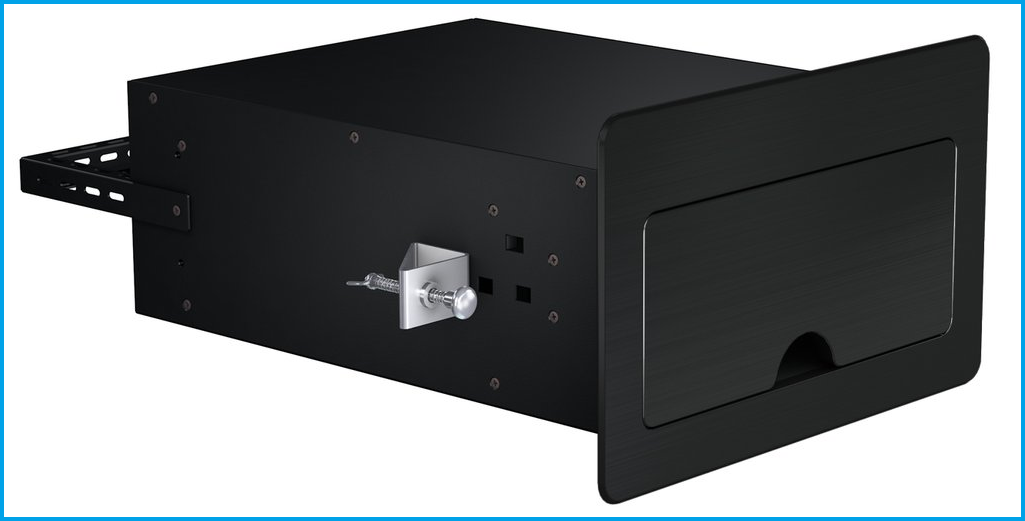

Table Top Solution - HEX70HDUK-TT (Sold Separately)

• Dạng hộc bàn đựng bộ phát HEX70HDUK gọn gàng bên trong, lý tưởng cho việc lắp dưới mặt bàn phòng họp.
• Vỏ bằng nhôm sơn đen cao cấp.
• Pat gắn riêng.
• Đi kèm một thanh đỡ dây cáp.

• ĐƯỢC BÁN TÁCH RIÊNG với Bộ HEX70HDUKKIT / Mở Rộng Multi Format HDBaseT™ CSC

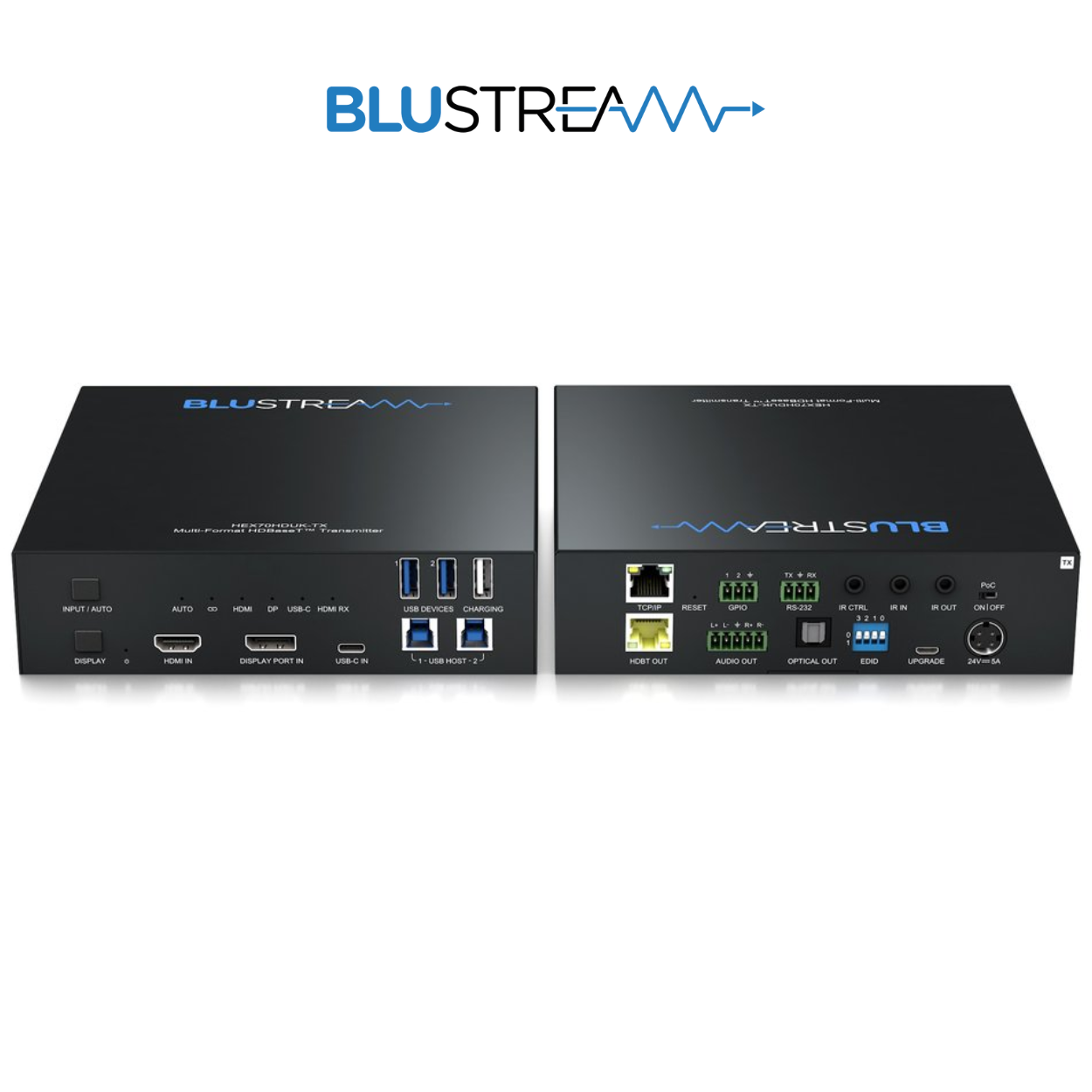

HEX70HDUK-TX:

• Video Input Connectors: 1 x HDMI Type A, 19-pin, female, 1 x USB-C Type C, 1 x DisplayPort™

• Video Output Connectors: 1 x HDBaseT™ RJ45 connector

• RS-232 Serial Port: 1 x 3-Pin Phoenix connector

• TCP/IP Control: 1 x RJ45, female

• Cổng IR Input: 2 x 3.5mm stereo jack

• Cổng IR Output: 1 x 3.5mm mono jack

• Cổng USB: 3 x USB Type-A (1 x for charging only), 2 x USB Type-B

• EDID: 4-pin DIP switch

• Product Upgrade: 1 x Micro USB, female

• Local Power Input: 1 x 24V/5A 4-pin DIN connector

• Kích Thước Casing (W x H x D): 183mm x 44mm x 173mm

HEX70HDUK-RX:

• Video Input Connectors: 1 x HDMI Type A, 19-pin, female, 1 x HDBaseT™ RJ45 connector

• Video Output Connectors: 1 x HDMI Type A, 19-pin, female

• Cổng RS-232 Serial: 1 x 3-pin Phoenix connector

• Relay Control: 2 x 3-pin Phoenix connector

• Cổng IR Input: 1 x 3.5mm stereo jack

• Cổng IR Output: 1 x 3.5mm mono jack

• USB: 2 x USB Type-A

• EDID: 4-pin DIP switch

• Product Upgrade: 1 x Micro USB, female

• Local Power Input: 1 x 24V/5A 4-pin DIN connector

• Kích Thước Casing (W x H x D): 155mm x 24mm x 155mm

• Trọng Lượng Vận Chuyển: TBC

• Power Supply: 24V/5A 4-pin DIN connector

• Nhiệt Độ Vận Hành: 32°F to 104°F (-5°C to +55°C)

• Nhiệt Độ Lưu Trữ: -4°F to 140°F (-25°C to +70°C)
