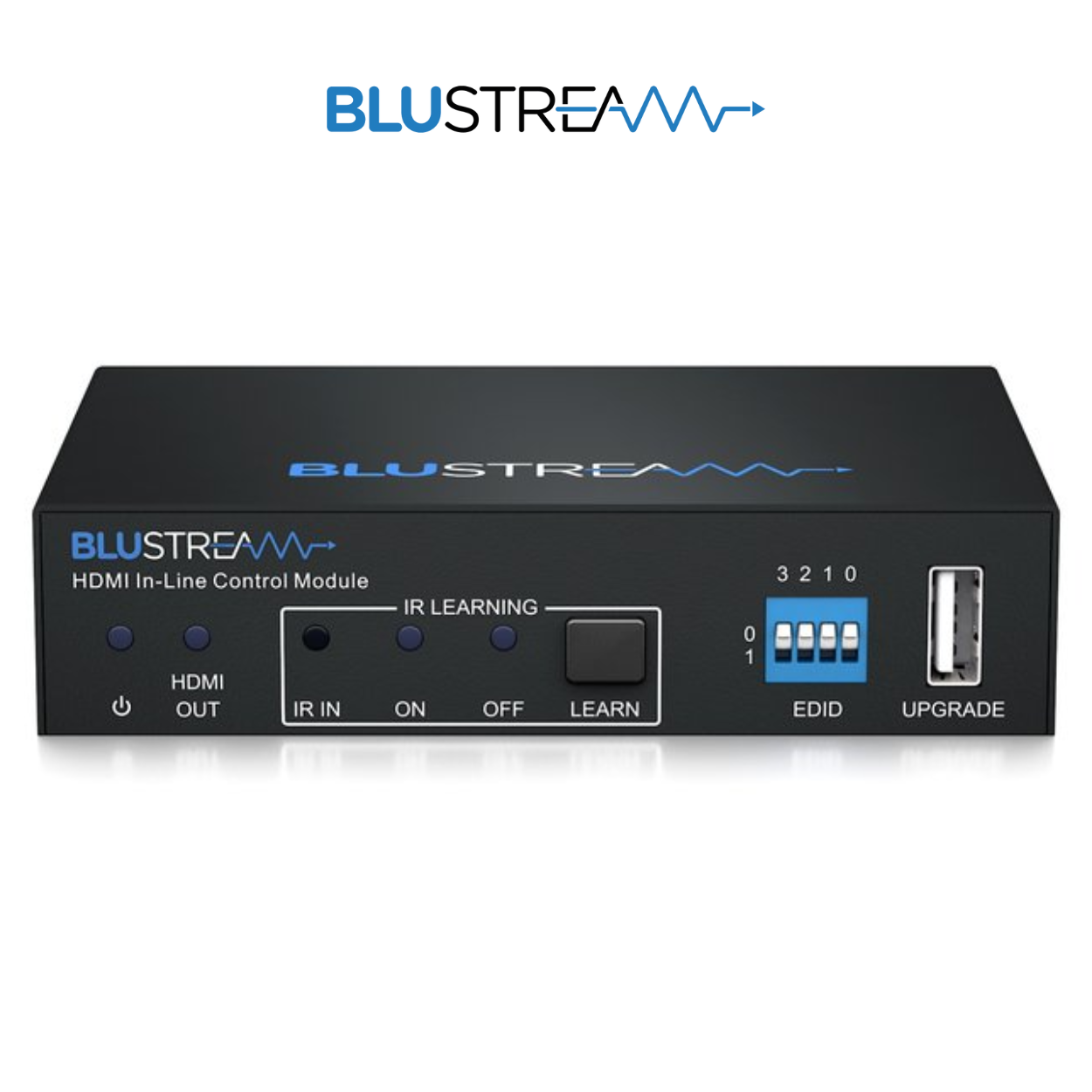

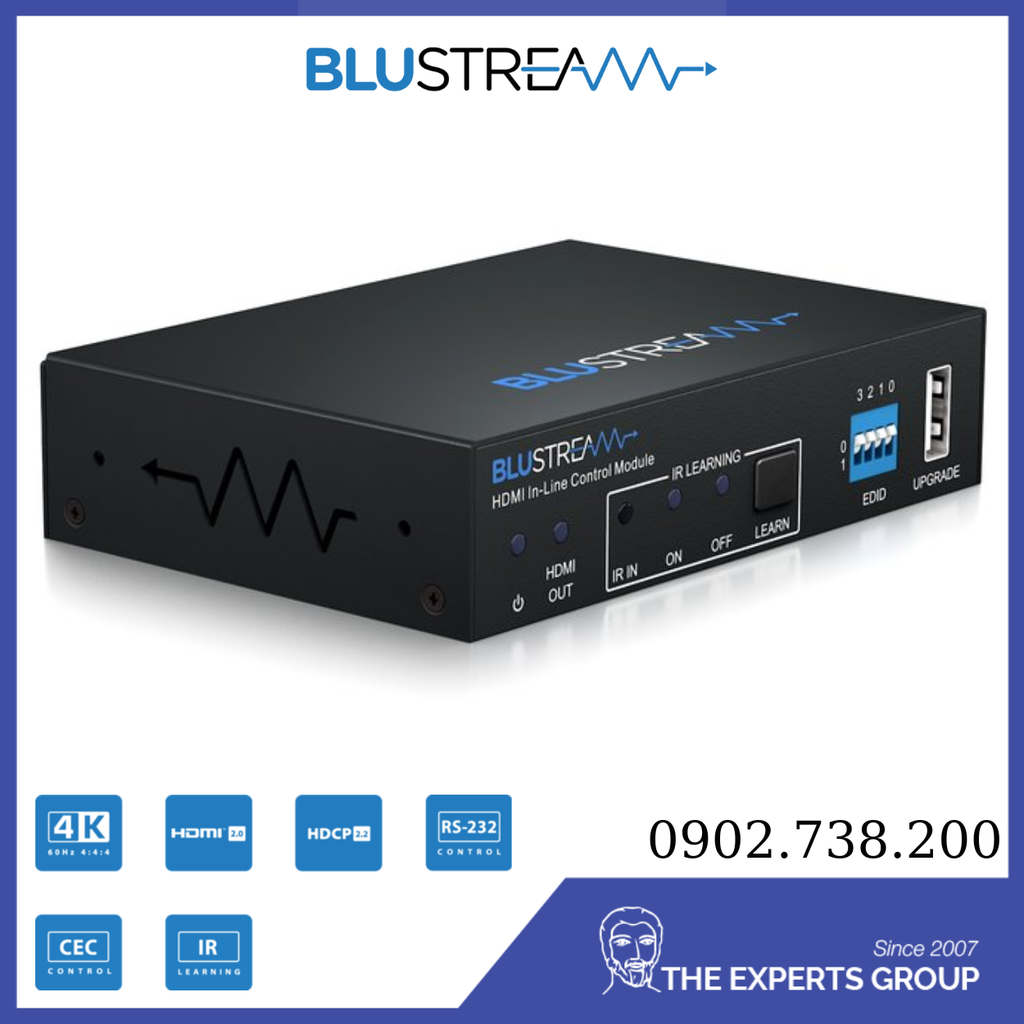

HD11CTRL / HDMI In-line Controller

1) Mô Tả Sản Phẩm

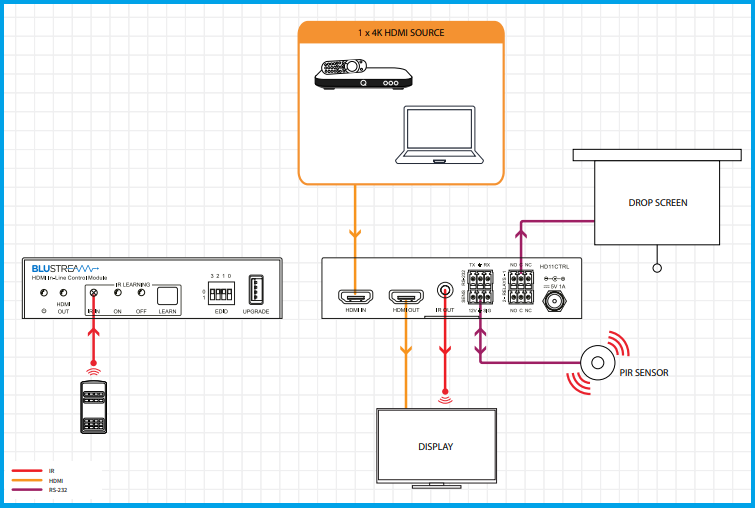

• Bộ HDMI In-line Controller của chúng tôi là giải pháp điều khiển phòng tự động bao gồm điều khiển

bật / tắt màn hình thông qua CEC, RS-232 và IR khi tín hiệu HDMI được cảm nhận trên đầu vào. External Relay

Inputs cho phép các Triggers của bên thứ ba tích hợp với các thiết bị như cảm biến hoặc bộ switch.

• Bộ HD11CTRL cũng sẽ hỗ trợ khả năng tương thích HDMI, HDCP 2.2, Clock Stretching, EDID và các vấn đề xung

đột, có thể là các vấn đề thường gặp khi phân phối tín hiệu HDMI, đặc biệt là 4K.

• Bộ HD11CTRL hỗ trợ đầy đủ HDMI 2.0 và HDCP 2.2 với độ phân giải video lên đến và bao gồm 4K @ 60Hz 4: 4: 4.

2) Đặc Điểm Nổi Bật

• Mô-đun điều khiển HDMI tự động.
• Hỗ trợ thông số kỹ thuật HDMI 2.0 18Gbps bao gồm cả HDR.
• Hỗ trợ độ phân giải lên đến 4K UHD 60Hz 4: 4: 4 8-bit (18Gbps).
• Hỗ trợ tất cả các định dạng âm thanh HDMI đã biết bao gồm truyền Dolby TrueHD, Atmos và DTS-HD Master Audio.
• Có thể giúp giải quyết hầu hết các vấn đề về HDMI EDID, HDCP, khả năng tương thích.
• Tự động điều khiển Bật / Tắt màn hình thông qua CEC, RS-232 hoặc IR.
• Điều khiển chuyển tiếp cho giao diện với các thiết bị của bên thứ ba, chẳng hạn như màn hình máy chiếu tự động.
• Đầu vào đóng tiếp điểm để kết nối từ các thiết bị của bên thứ ba như cảm biến hoặc bộ switch.
• Tuân thủ HDCP 2.2 với Advanced EDID management.

3) Quy Cách Đóng Gói

1 x HD11CTRL
1 x Bộ Nguồn 5V/1A DC
1 x IR Emitter
1 x RS-232 Control Cable
1 x Kệ Đỡ Máy
1 x Hướng Dẫn Sử Dụng

***Kênh Youtube: Blustream Support

Video 1: HD11CTRL - Simplified Classroom Automation

Video 2: Home Cinema Automation With The HD11CTRL

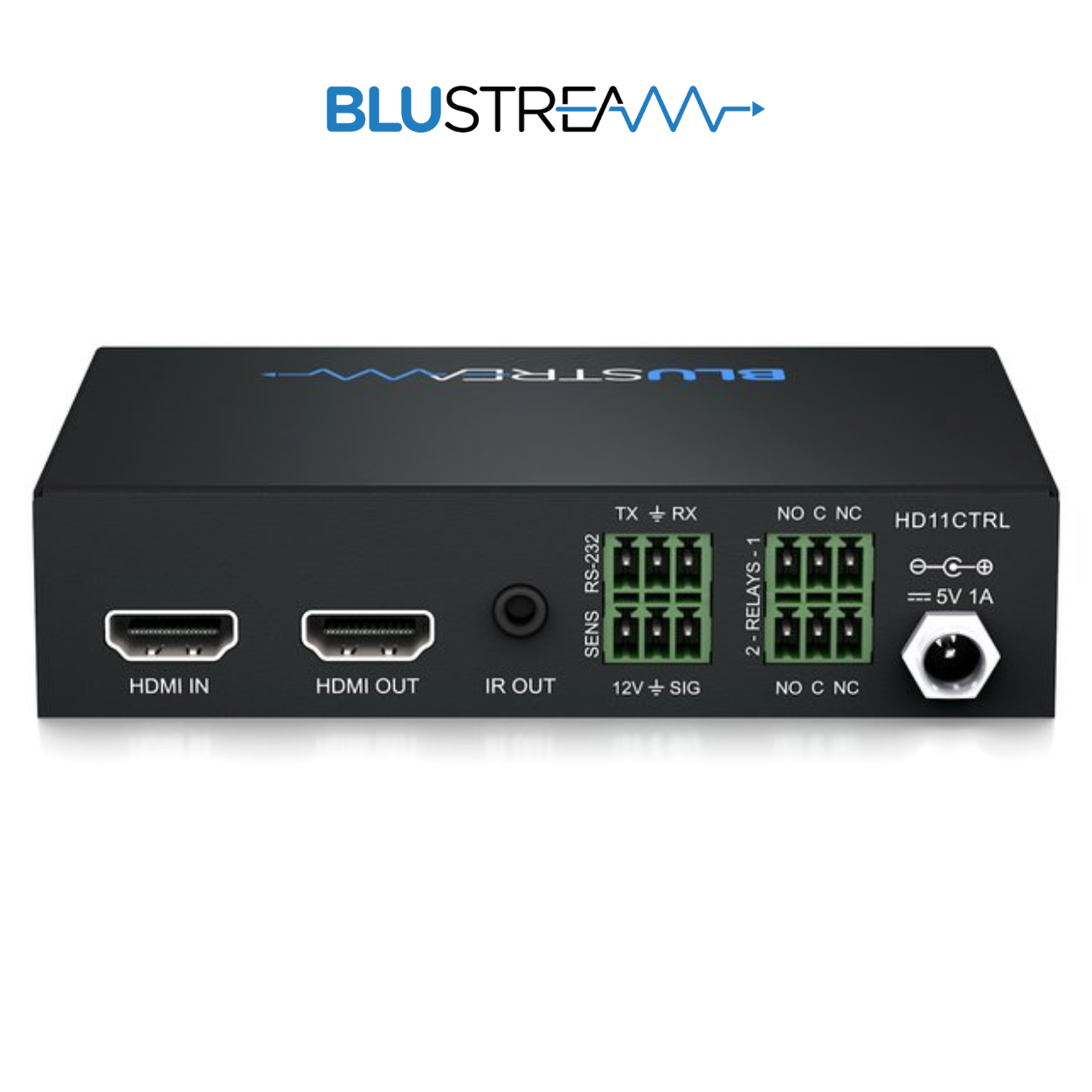

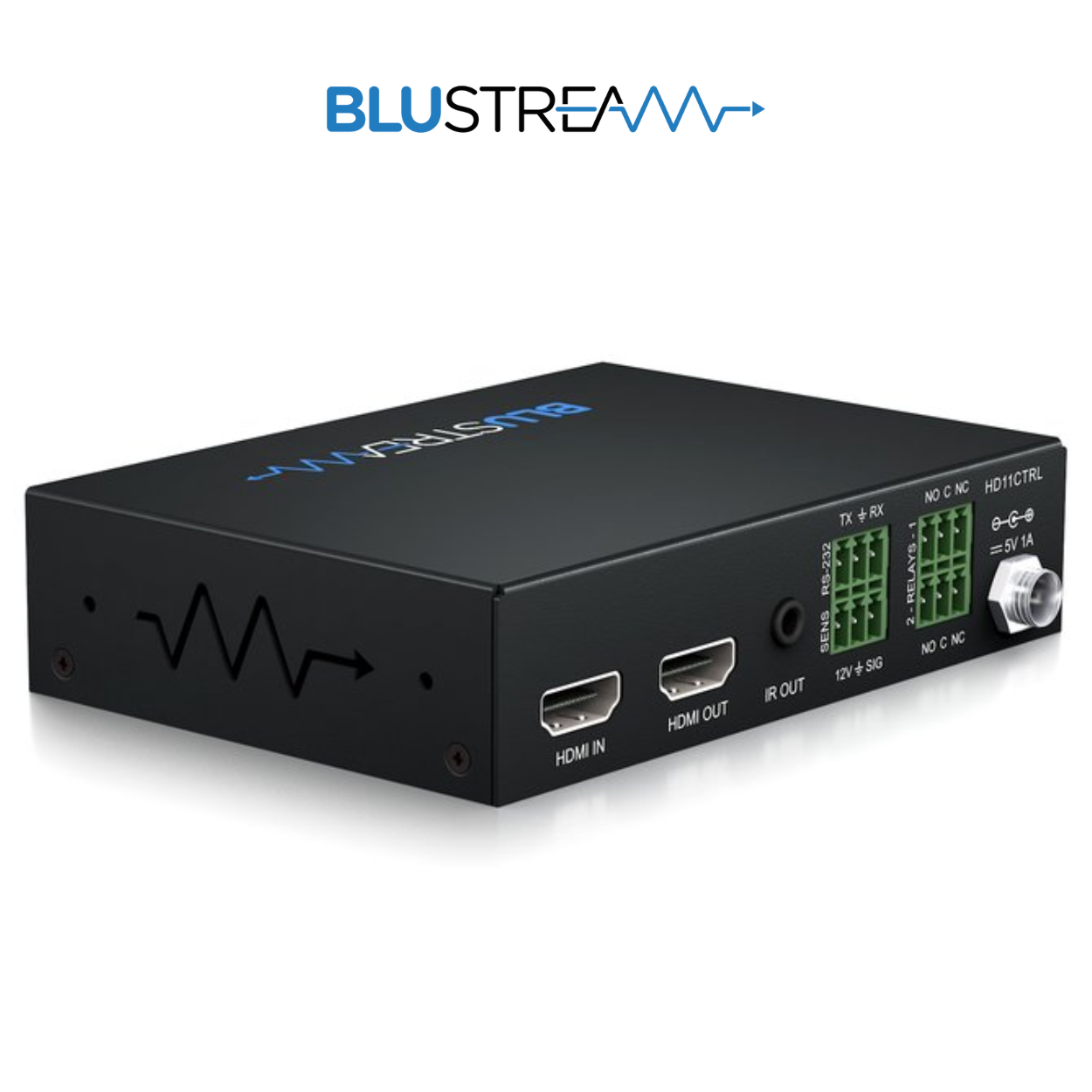

• Video Input Connectors: 1 x HDMI Type A, 19-pin, female

• Video Output Connectors: 1 x HDMI Type A, 19-pin, female

• Cổng RS-232 Serial: 1 x 3-pin Phoenix connector

• Cổng IR Output: 1 x 3.5mm mono jack

• Relay Control: 2 x 3-pin Phoenix connector

• Sensor Input: 1 x 3-pin Phoenix connector

• EDID: 4-pin DIP switch

• Product Upgrade: 1 x USB Type A female

• Kích Thước Casing (W x H x D): 120mm x 28mm x 84mm

• Nhiệt Độ Vận Hành: 32°F to 104°F (-5°C to +55°C)

• Nhiệt Độ Lưu Trữ : -4°F to 140°F (-25°C to +70°C)

• Bộ Nguồn: 5V/1A DC
