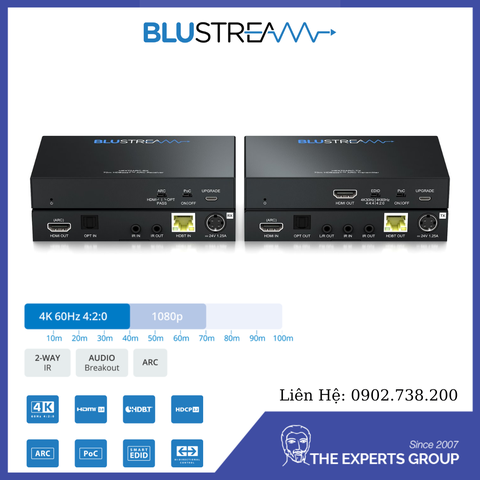

HEX70ARC-KIT / HDBaseT™ ARC Extender Set - 70m

1) Mô Tả Sản Phẩm

Bộ mở rộng HEX70ARC-KIT 4K HDBaseT ™ ARC cung cấp các tính năng hàng đầu thị trường cho ngành cài đặt tùy chỉnh. Sản phẩm cung cấp HDMI, ARC, Optical Audio Return, IR hai chiều và PoC hai hướng (nguồn qua cáp) với độ dài lên đến 70m (40m ở 4K 60Hz 4: 2: 0).

2) Đặc Điểm Nổi Bật

• Công nghệ HDBaseT ™ tiên tiến cung cấp video và âm thanh không nén với độ trễ bằng không
• Mở rộng HDMI 1080p lên đến khoảng cách 70m qua một cáp CAT duy nhất
• Hỗ trợ video 4K UHD lên đến 40m (3840 x 2160 @ 30Hz 4: 4: 4, 4096 x 2160 @ 24Hz 4: 4: 4 và 4K @ 60Hz 4: 2: 0)
• Hỗ trợ tất cả các độ phân giải video tiêu chuẩn công nghiệp bao gồm VGA-WUXGA và 480i-4K
• Hỗ trợ ARC (kênh trả về âm thanh) từ màn hình được kết nối qua HDMI ARC hoặc optical digital input.
• Tính năng 1 x HDMI loop-out trên HEX70ARC-TX để tích hợp màn hình cục bộ hoặc xếp tầng cho nhiều thiết bị
• Hỗ trợ tất cả các định dạng âm thanh HDMI đã biết bao gồm Dolby TrueHD, Dolby Atmos, Dolby Digital Plus và truyền DTS-HD Master Audio (TX to RX)
• Truyền qua IR hai chiều
• Được cung cấp với bộ thu và phát Blustream IR
• Hỗ trợ PoC hai chiều (nguồn qua cáp) để cấp nguồn cho bộ mở rộng nguồn từ đầu phát hoặc đầu thu HDCP 2.2 tương thích với smart EDID management.

*Xin lưu ý: Optical và L/R audio breakout trên HEX70ARC-TX chỉ dành cho kênh trả về âm thanh/ Không thể tách âm thanh nguồn HDMI ra khỏi các kết nối này.

Advanced Audio Return Channel (ARC) Functionality

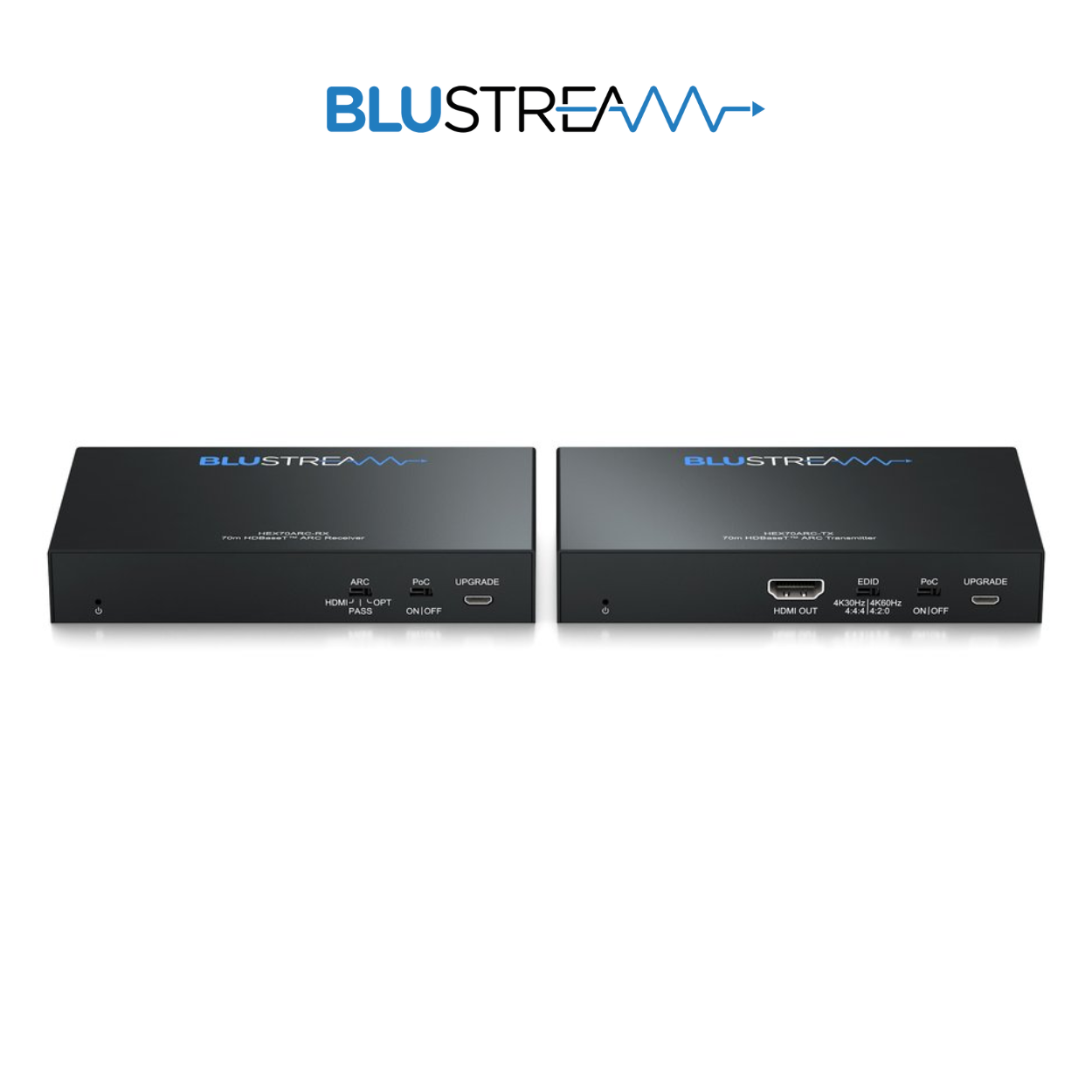

Ba chế độ cho Audio Return và CEC được điều khiển bằng công tắc nằm trên bộ phận Bộ thu. Các vị trí chuyển đổi là HDMI, PASS hoặc OPT. Xem bên dưới để giải thích:

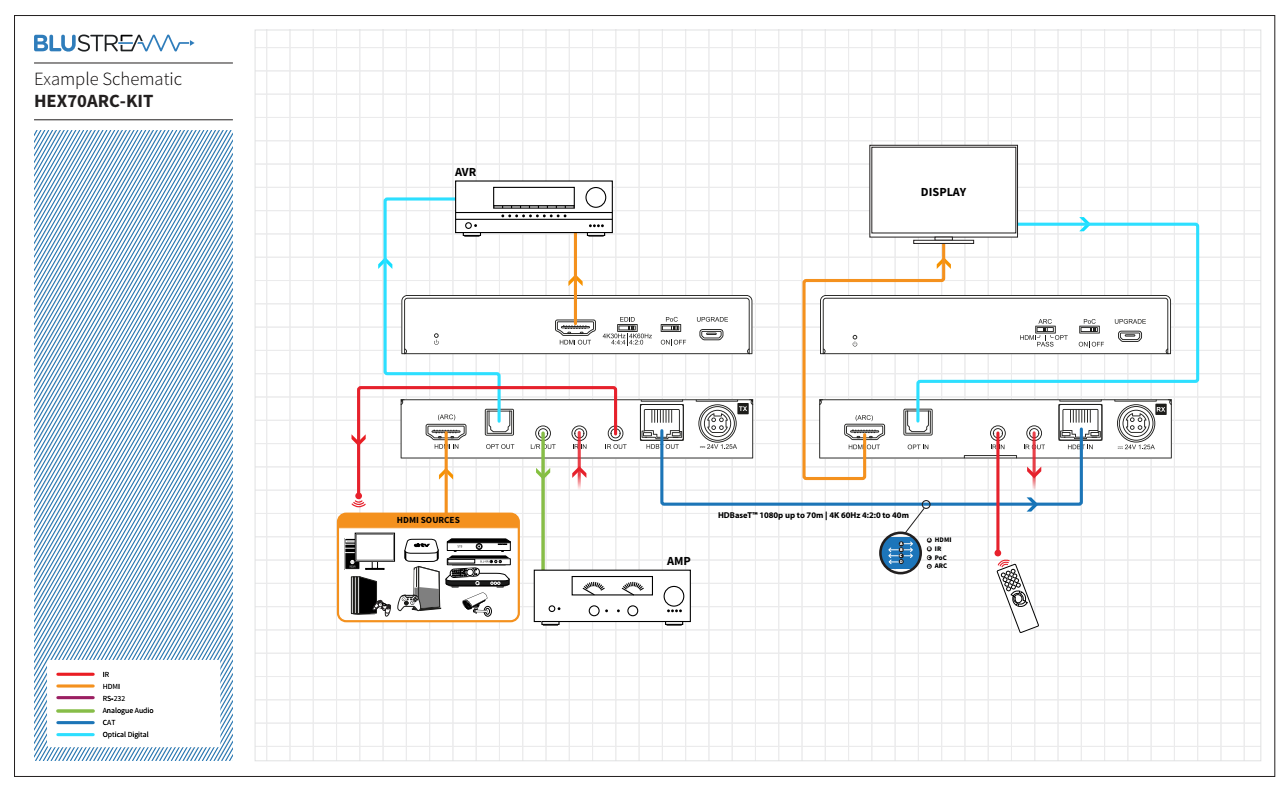

• HDMI - HDMI ARC in to the Receiver from the display, to Optical Out and L/R Out on the Transmitter. CEC communication over HDBaseT™ is blocked. Click here to view example connection diagram.
• PASS - HDMI ARC in to the Receiver from the display to HDMI ARC, Optical Out and L/R Out on the Transmitter. CEC communication is passed through the HDBaseT™ link. Click here to view example connection diagram.
• OPT - Optical audio in to the Receiver from the display, to Optical Out and L/R Out on the Transmitter. CEC communication over HDBaseT™ is blocked. Click here to view example connection diagram.

3) Quy Cách Đóng Gói

1 x HEX70ARC-TX
1 x HEX70ARC-RX
1 x Bộ Nguồn 24V/1.25A DC
1 x IR Emitter
1 x IR Receiver
2 x Mounting Bracket Sets
1 x Hướng Dẫn Sử Dụng

***Kênh Youtube: Blustream Support

Video 1: HEX70ARC KIT - Product Overview

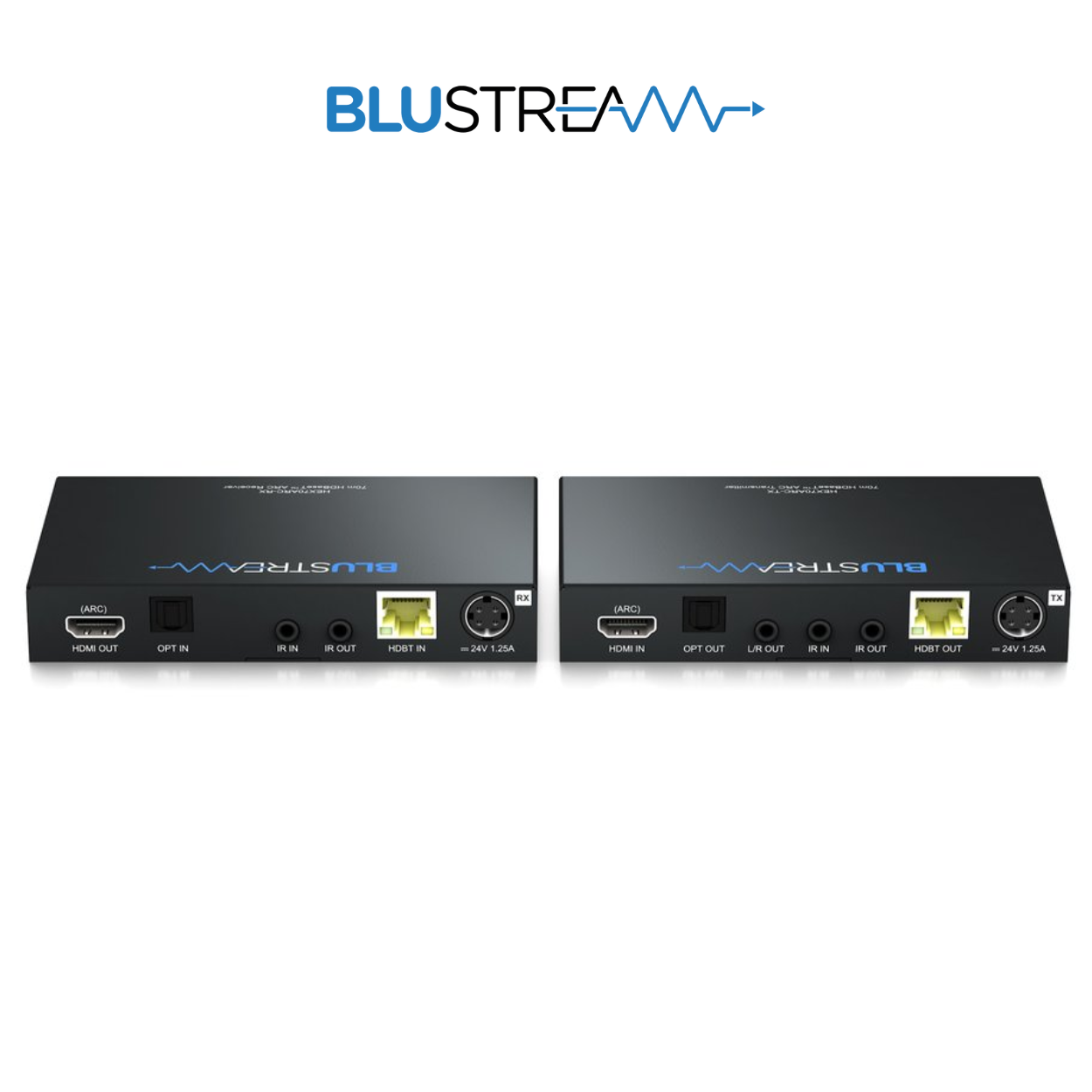

HEX70ARC-TX:

• Video Input Connectors: 1 x HDMI Type A, female
• Video Output Connectors: 1 x HDBaseT™ RJ45 connector, 1 x HDMI Type A, female
• Audio Output Ports: 1 x Optical (S/PDIF), 1 x 3.5mm L/R analogue audio (audio return only)
• IR Input Port: 1 x 3.5mm stereo jack
• IR Output Port: 1 x 3.5mm mono jack
• Product Upgrade: 1 x Micro-USB, female
• Casing Dimensions (W x D x H): 135 x 84 x 21mm

HEX70ARC-RX:

• Video Input Connectors: 1 x HDBaseT™ RJ45 connector
• Video Output Connectors: 1 x HDMI Type A, female
• Audio Input Port: 1 x Optical (S/PDIF)
• IR Input Port: 1 x 3.5mm stereo jack
• IR Output Port: 1 x 3.5mm mono jack
• Product Upgrade: 1 x Micro-USB, female
• Casing Dimensions (W x D x H): 135 x 84 x 21mm

• Power Supply: 1 x 24V/1.25A DC, 4-pin DIN connector
• Box Dimensions (W x D x H): 248 x 151 x 103mm
• Shipping Weight: 1kg
• Operating Temperature: 32°F to 104°F (-5°C to +55°C)
• Storage Temperature: -4°F to 140°F (-25°C to +70°C)
